电能管理系统的层级结构及主要组成设备
发布时间：2020-03-05 浏览次数：
康派智能的电能管理系统主要应用于35kV及其以下电压等级的变配电室。电网中对电压等级的分类：中压是指35kV 、10kV、低压是指660V、380V。在电能管理系统中，系统根据功能与结构可划分为三层，分别是系统管理层、网络通讯层、现场设备层。

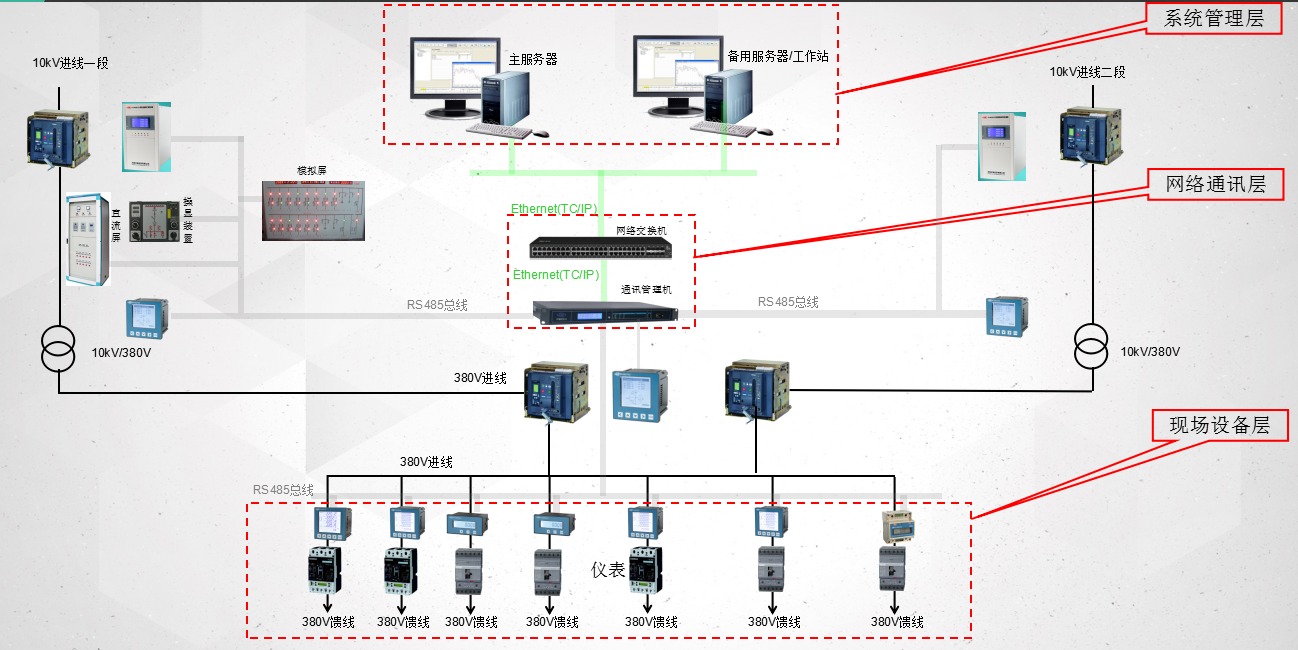

下图为电能管理系统的拓扑结构图：
接下来结合康派智能电能管理系统的系统拓扑图，简单介绍一下各层级主要组成：
电能管理系统的系统管理层包括：
主服务器：用于数据的存储和转发。具备采集数据和存储数据的全部功能。
备用服务器：当服务器因故障停机时，备用服务器自动投入。保证系统管理软件不间断运行。
前置机：位于通讯设备的上端，可以采集通讯管理机中的数据。并转发给服务器。但不具有存储数据的功能。
工作站：位于各个值班室或监控室，用于工作人员浏览数据和控制设备操作。不具有存储数据和采集管理机数据的功能。
电能管理系统的网络通讯层包括：
通讯管理机：对不同厂家、不同类型的电表、微机综合保护等终端设备中数据的采集。
电表、微机保护等设备的通讯接口或通讯规约千差万别，通讯管理机可以内置上百种通讯规约和多种接口，将不同厂家非标的、千差万别的通讯终端管理起来，并存储数据，通过标准的接口和规约打包发送给系统管理层设备。
网络交换机：为互联网中以外网设备之间的连接，扩展接口。
光端机：将光纤网络的光口转换成我们家用电脑的网口。
光电网络交换机：网络交换机和光端机的混合体。既有光口也有电口。
电能管理系统的现场设备层：
现场设备层主要是用于现场监控信号的数据测量、显示、控制、通讯的功能，主要由各种智能电力仪表、微机保护及其他第三方智能设备组成。
