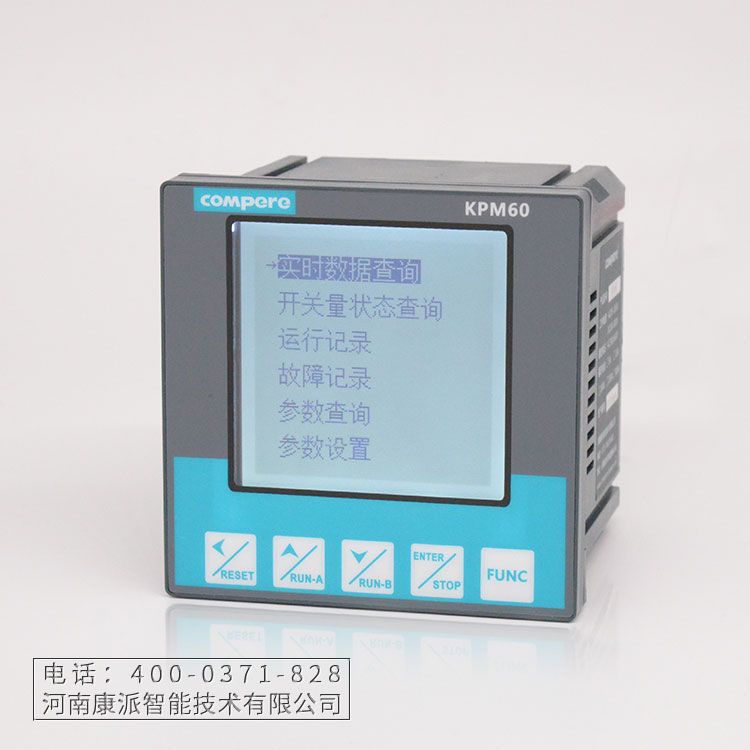

康派智能KPM60系列低压电动机保护控制器

电动机因机械原因、负荷过大等转子被卡死或低速运转而进入堵转状态时，会造成过热而烧坏。电动机堵转是最轻的对称短路故障，也是最严重的过载故障。堵转电流一般可以达到电动机额定电流的4～7倍，这么高的故障电流极易把电动机烧损。因此在检测到电动机处于堵转故障时，保护系统应及时动作，保证电动机不因堵转而烧坏。

堵转保护信号可取自于电动机线电流，当线电流超过堵转电流整定值，并达到整定时限时，立即进行断电保护。堵转保护的电流整定值一般可取电动机的稳定启动电流，即额定电流的4～7倍。

 由于电动机起动电流也能达到额定电流的4～7倍，为区分电动机的堵转故障与正常启动，保护算法上要能够判别电动机是起动时间内还是在起动时间后，一般采用躲过电动机起动时间(8～16秒)的方法来实现。从而可有效地躲过电动机的起动电流以免误动作，使电动机无法正常启动。
