多功能电力仪表Modbus-RTU与Profibus-DP通讯协议的区

发布时间:2019-03-15 浏览次数:


        多功能电力仪表可应用Profibus-DP和Modbus-RTU两种通讯协议。两种通讯协议在诞生背景、应用方式、传输速率都有着明显的差异。

        Modbus是1979年施耐德公司发表的一种串行通讯协议,目前Modbus已经成为工业标准的通讯协议,利用该协议可以实现不同厂商设备之间的工业网络组建,形成监控网络体系。此协议支持RS-232、RS-422、RS-485和以太网,主要采用查询通讯的方式进行主从设备的信息传输, 可允许大约240个设备连接在同一个网络上进行通信。



        而Profibus是国际上通用的现场总线标准之一,其严格的认证规范、开放的标准,已使其成为应用最广泛的现场总线标准。Profibus现场总线协议包含3部分内容,Profibus-DP、Profibus-PA、Profibus-FMS。其中Profibus-DP是基于RS-485为物理层的现场总线协议,是早期西门子公司制定的一种标准,现已成为一种国际标准,该协议主要应用于主站与从站之间采用轮循的通讯方式,该通讯用于设备级控制系统与分散式I/O的通信,例如自动化系统中单元级和现场级通信。

        Profibus-DP属于高速网络,传输速率9.6K~12Mbps,拓扑结构可以是总线型、星型、树型,通讯设备数量理论上一条DP总线,可以连接127个从站设备。



        简单来说:Modbus的协议内容是施耐德完全公开发表并且无版权要求,易于维护和部署;对于仪表级的通讯和控制器级的通讯,Modbus可以实现。而Profibus-DP的实现则较为复杂,需要采用专用的芯片进行二次开发,应用范围较Modbus大。

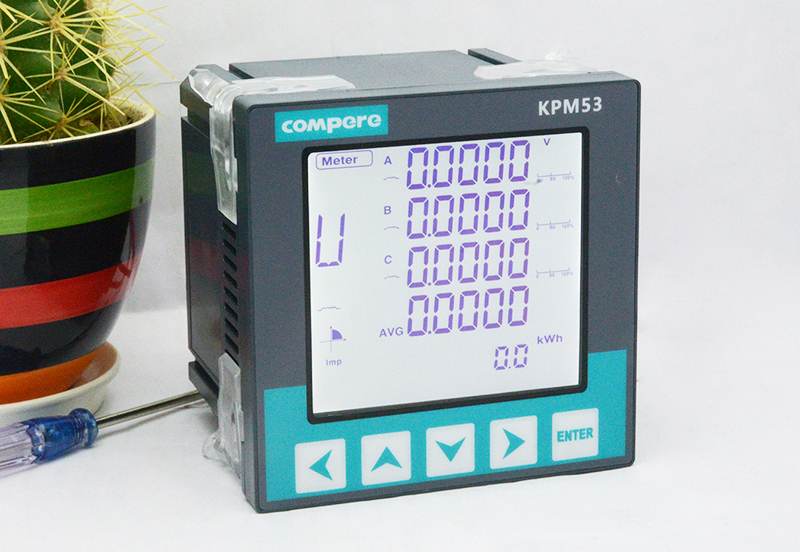

        康派智能的多功能电力仪表标配Modbus通讯协议,可根据客户实际需求灵活扩展Profibus-DP通讯。
